оставить уравнения для определения токов путем непосредственного применения законов Кирхгофа (указав, для каких узлов и контуров эти уравнения записаны). Решать эту систему уравнений следует в интегрированном пакете MathCAD.

22 января 2025
Электроника, электротехника, радиотехника

Условие:

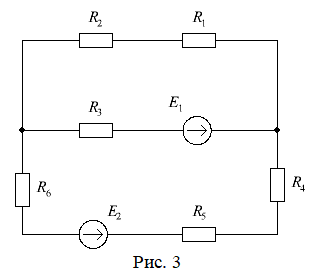

Для электрической цепи, изображенной на рис. 3, выполнить следующее:

1. Составить уравнения для определения токов путем непосредственного применения законов Кирхгофа (указав, для каких узлов и контуров эти уравнения записаны). Решать эту систему уравнений следует в интегрированном пакете MathCAD.

2. Определить токи в ветвях методом контурных токов.

3. Определить режимы работы активных элементов и составить баланс мощности.

Решение:

1. Составим на основании законов Кирхгофа системы уравнений для расчета токов во всех ветвях схемы.

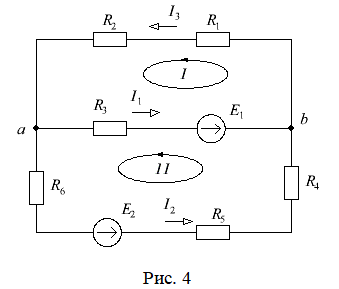

Выбираем условно-положительные направления токов в ветвях (см. рис. 4)

Схема электрической цепи, изображенная на рис. 4, содержит 2 узла, 3 ветви с тремя неизвестными токами и 2 независимых контура. Для определения токов в ветвях исходной цепи по законам Кирхгофа необходимо составить уравнения по пер...
