Условие задачи
Освещение помещения насосной станции выполнено люминесцентными лампами типа ЛБ-40 и ЛБ-80. Сопротивление одной лампы, являющееся нагрузкой, вместе с пусковой аппаратурой равно:
Тип ламп, их количество, активные и реактивные (индуктивные) сопротивления линии, а также напряжение в её начале приведены в таблице 1.
Необходимо начертить схему замещения цепи и определить:
1.ток в линии IЛ;
2. напряжение на нагрузке UH;
3. потери напряжения в линии ΔUЛ;
4. φ – угол сдвига по фазе между током и напряжением в начале линии;
5. активную Р, реактивную Q и полную S мощности, потребляемые цепью;
6. начертить в масштабе векторную диаграмму цепи и пояснить её построение.

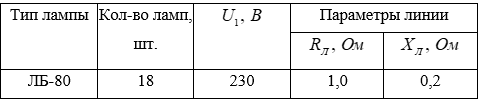

Таблица 1
Ответ
Решение выполним комплексным методом.
Чертим схему замещения цепи (рис. 1):
Рис. 1
1. Определим ток в линии используя закон Ома:
Для этого сначала необходимо найти полное (эквивалентное) сопротивление все...
