Проведите лабораторную работу по теме "Электроника и электротехника". Составить цепь (рис. 1) и (рис. 3), провести измерения сопротивлений и мощности.
«Проведите лабораторную работу по теме "Электроника и электротехника". Составить цепь (рис. 1) и (рис. 3), провести измерения сопротивлений и мощности.»
- Электроника, электротехника, радиотехника
Условие:
Отчет по лабораторной работе по теме "Электроника и электротехника". Составить цепь (рис. 1) и (рис. 3), провести измерения сопротивлений и мощности.
Решение:

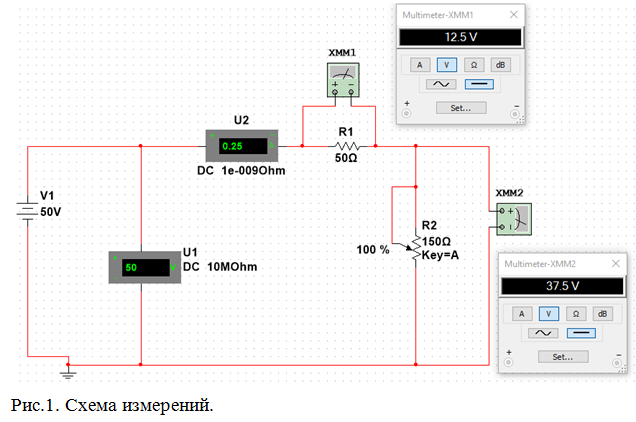

1. Составим цепь (см. рис.1).
Будем использовать программу Multisim 14.1.
Для этого на поле добавим резистор R1 номиналом 50 Ом, потенциометр R2 номиналом 150 Ом, вольтметр U1, амперметр U2, мультиметры XMM1, XMM2. Приборы XMM1, XMM2 будут использованы в качестве вольтметра постоянного напряжения.
2. Проведение измерений. Нажимая клавишу А на клавиатуре устанавливаем различные значения потенциом...
