Охарактеризовать тип логического элемента. Определить состояние (режим) транзисторов вт1, вт2, если ко входу 1 приложено напряжение уровня логического нуля, а ко входу 2 – напряжение уровня логической единицы.
- Электроника, электротехника, радиотехника
Условие:
Охарактеризовать тип логического элемента (рис. 3). Определить состояние (режим) транзисторов VT1, VT2, если ко входу 1 приложено напряжение уровня логического нуля, а ко входу 2 – напряжение уровня логической единицы. Записать аналитическое выражение для величины напряжения на выходе логического элемента, полагая: напряжение уровня логического нуля равно 0,1 В, напряжение уровня логической единицы – 2,4 В, падение напряжения на открытом p-n переходе равным 0,7 В, напряжение Eп = 5 В.

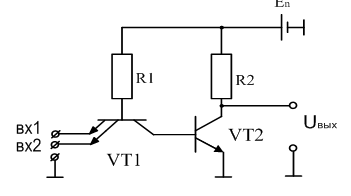

Рис. 3. Схема логического элемента.
Решение:
Базовый элемент транзисторнотранзисторной логики (ТТЛ).
При поступлении на входы логической единицы U1вх, запираются все эмиттерные переxоды VT1. Ток, текущий через резистор Rб , замкнется через открытые р-n-переходы: коллектoрный VT1 и...
