Условие:

На рис. 2.2 представлена разветвленная электрическая цепь.

Исходные данные к задаче 2.2 приведены в табл. 2.2.

Необходимо:

1. Составить комплексное уравнение проводимостей. Построить диаграмму проводимостей.

2. Составить комплексное уравнение токов, построить векторную диаграмму токов. Записать ток на входе цепи в алгебраической и показательной формах.

3. Составить комплексное уравнение мощности, построить диаграмму мощности. Рассчитать: P, Q, S, cosφ.

4. Записать уравнение для напряжения и тока всей цели в функции времени. На одном рисунке построить графики напряжения и тока

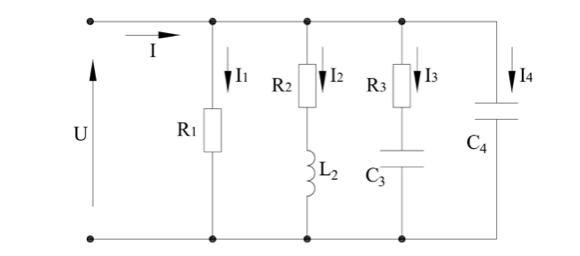

Рис. 2.2 - Параллельное соединение

Таблица 2.2 - Исходные данные к задаче 2.2

Решение:

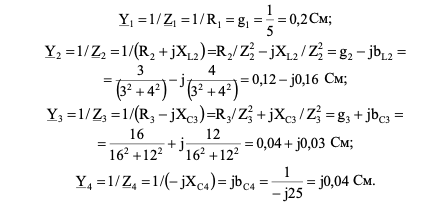

1. Вычислим комплексы проводимостей параллельных ветвей:

Составляем комплексное уравнение проводимостей и находим полную проводимость в комплексной форме:

Диаграмма проводимостей представлена на рис. 2....
