Условие:
Параметрический стабилизатор построен на полупроводниковом стабилитроне. По заданным значениям сопротивления нагрузки RН и диапазона изменения входного напряжения UВХ.МИН - UВХ.МАКС рассчитать сопротивление балластного резистора RБ и определить , будет ли при выбранном значении RБ обеспечена стабилизация во всем диапазоне изменения UВХ.
Дано:
Марка стабилитрона КС156, его технические характеристики:
Минимальное и максимальное напряжения стабилизации
UСТmin = 5,04 В; UСТmax = 6,16 В;
номинальное напряжение стабилизации UСТ = 5,6 В;
минимальный и максимальный токи стабилизации
IСТmin = 3∙10-3 А; IСТmax = 55∙10-3 А.
среднее значение тока стабилизации IСТ = (3∙10-3+ 55∙10-3)/2 = 29∙10-3 А;
дифференциальное сопротивление стабилитрона rст= 46 Ом;
мощность, рассеиваемая на стабилитроне PРАСС = 0,3 Вт;;
RН = 3 кОм=3000 Ом; UВХ.МИН = 9 В; UВХ.МАКС = 17 В.

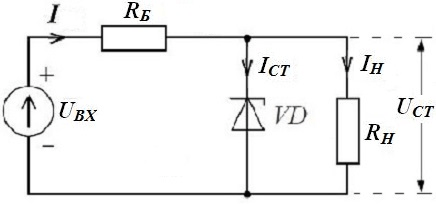

Рис.1.Схема стабилизатора
Решение:
Ток нагрузки
IН = UСТ / RН = 5,6 / 3000 = 1,87∙10-3 А.
среднее значение входного напряжения
UВХ =(UВХ.МАКС +UВХ.МИН)/2= (17 +9)/2= 13 В;
Используя известное уравнение, составленное по 2-му закону Кирхгофа
UВХ. = UСТ + RБ (IН+ IСТ);
рассчитаем величину ограничительного резистора RБ :
RБ= (UВХ - UСТ)/...
