Условие:

Необходимо собрать и систематизировать справочную информацию по элементной базе полупроводниковых приборов. В данном задании обобщается информация о полупроводниковых диодах.

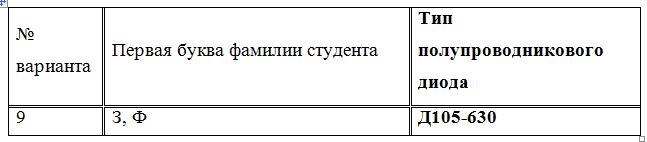

Таблица 1 Формирование варианта задания

1 Расшифруйте буквенно-цифровое обозначение заданного типа полупроводникового диода и выберите одно из его наименований по справочным данным.

2 Кратко опишите технические характеристики полупроводникового диода (структуру, область применения, техническое исполнение и модификации).

3 Выпишите основные электрические параметры полупроводникового диода (средние и предельно допустимые электрические величины).

4 Найдите (в справочнике) эскиз полупроводникового диода в масштабе с указанием размеров.

5 Зарисуйте схему включения полупроводникового диода и кратко опишите принцип его работы.

6 Укажите основные преимущества и недостатки применяемого полупроводникового диода.

Решение:

Диоды силовые роторные Д105-630 выпрямительные мощные низкочастотные диоды с фланцевой конструкцией корпуса общего назначения. Электродами являются медный круглый фланец (основание) и медный трубчатый токопровод.

Роторные диоды серии Д105-630 имеют номиналы: Д105-630-20, Д105-630-22, Д105-630-24, Д105-630-26, Д105-630-28.

Преобразовывают постоянный и переменный ток до 630 ампер частотой до 500 Гц в цепях с напряжением 2000В - 2800В (20-28 кл).

Тип корпуса роторных диодов Д105 FD2: присоединительный диаметр токопровода 14 мм, габаритные размеры 78х59 мм, масса - 580 г. FD означает flan...
