Параметры схемы цепи постоянного тока, показанной на рис. 1.1, приведены в таблице 1 .

Дата добавления: 13.08.2024

Условие задачи

Параметры схемы цепи постоянного тока, показанной на рис. 1.1, приведены в таблице 1.

Таблица 1

Задание к задаче 1.1

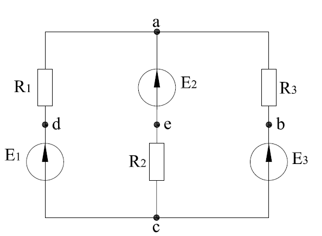

Рис. 1.1. Схема цепи

С учетом приведенных данных требуется определить:

  • значения токов всех ветвей электрической схемы, пользуясь методами: применения законов Кирхгофа, узлового напряжения (двух узлов), эквивалентного генератора в цепи с током I2;
  • баланс активной мощности источников и приемников энергии.

Ответ

1. Определение токов в ветвях различными методам

1.1. Метод с использованием законов Кирхгофа предполагает составление уравнений по I и II законам Кирхгофа.

Определяем положительные направления токов в ветвях cda, cea, cba (рис. 1.2).

Рис. 1.2. Схема цепи

Записываем уравнение по I закону Кирхгофа для токов в узле а:

I1- I2 + I3 = 0. (1)

Выбираем положительное направление обхода ...
