Условие задачи
Паспортные данные электродвигателя асинхронного с короткозамкнутым ротором приведены в таблице 3. Пуск электродвигателя производится при Мс = 0,1 Мн. Коэффициент инерции привода Кj =1,2.
Требуется определить:
— величину сопротивления резистора, включенного в цепь обмотки статора электродвигателя для ограничения пускового тока в 2 раза;
— уставку реле ускорения в функции времени при автоматизированном пуске электродвигателя;
— сопротивление резистора электродинамического торможения при начальной частоте вращения ротора nт =nн;
— величину напряжения сети постоянного тока для электродинамического торможения АД.
Таблица 3
Ответ
Определим величину сопротивления резистора, включенного в цепь обмотки статора электродвигателя для ограничения пускового тока в 2 раза.

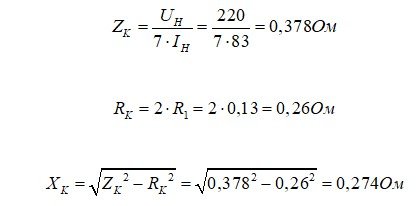

Определим сопротивления короткого замыкания двигателя:
Тогда расчетное значение сопротивления в цепи статора:
