Перечертить схему логического элемента ТТЛ. Определить логическое состояние на выходе схемы. Дать пояснение состояния транзисторов (открыт, закрыт) для сигналов на входе.
«Перечертить схему логического элемента ТТЛ. Определить логическое состояние на выходе схемы. Дать пояснение состояния транзисторов (открыт, закрыт) для сигналов на входе.»
- Электроника, электротехника, радиотехника
Условие:

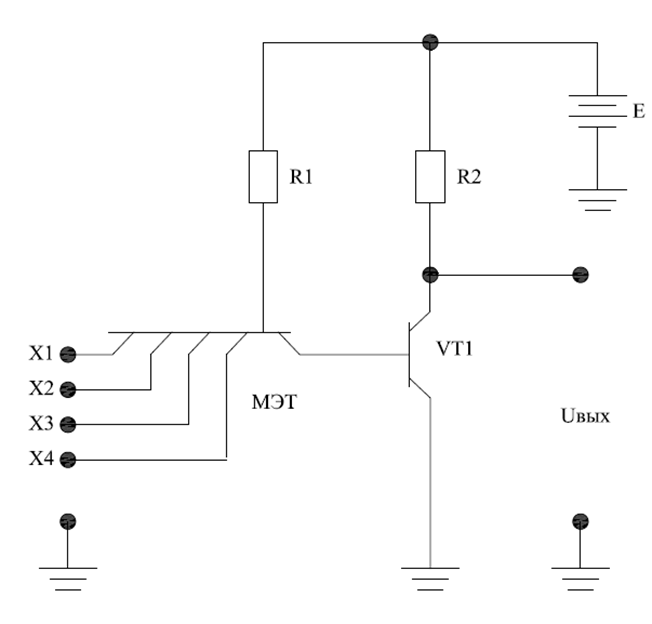

Перечертить схему логического элемента ТТЛ.
Определить логическое состояние на выходе схемы. Дать пояснение состояния транзисторов (открыт, закрыт) для сигналов на входе.
Таблица 2 - Исходные данные
Решение:
Рисунок 2
1-е состояние. Пусть задана следующая комбинация входных логических сигналов:
X1 = 0, Х2 = 1, ХЗ = 0, Х4 = 1.
Определим состояние транзисторов и логический уровень на выходе.
Считаем, что уровень логической единицы близок к напряжению питания. Уровень логического нуля близок к нулевому потенциалу и не превышает 0,1 В.
Транзистор МЭТ имеет четыре идентичных перехода база-эмиттер. Примем, что д...
