Условие:
Перечертить схему включения идеального операционного усилителя (ОУ).
Для заданной схемы изобразить временные диаграммы входных напряжений и выходного напряжения. При воздействии нескольких входных сигналов показать выходной сигнал от каждого с учетом соотношения фаз. Масштаб напряжений выбрать условный, без учета коэффициента усиления усилителя.
Решение:

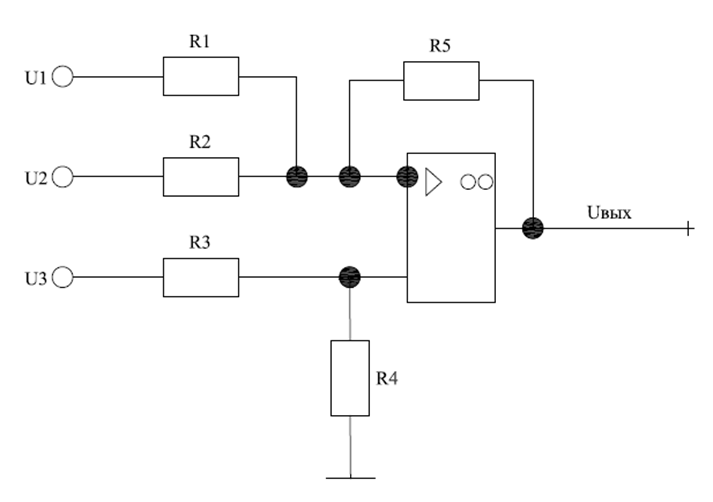

Рисунок 3
В данной схеме включения ОУ сигналы U1 и U2 подаются на инвертирующий вход. Это означает, что фаза выходного сигнала от воздействия каждого из сигналов U1 или U2 будет противоположной фазе сигналов U1 и U2. Входной сигнал ...
