Переходные процессы в электрических системах

При внезапном коротком замыкании в заданной точке К исходной схемы определить:

1. При трехфазном замыкании:

а) периодическую составляющую тока короткого замыкания в начальный момент переходного процесса.

б) ударный коэффициент и ударный ток короткого замыкания;

в) апериодическую составляющую тока короткого замыкания к моменту времени размыкания контактов выключателя t1;

г) распределение периодической составляющей начального тока короткого замыкания по ветвям схемы.

2. Для несимметричного короткого замыкания найти методом спрямленных характеристик симметричные составляющие тока и найти полный ток.

Таблица 1

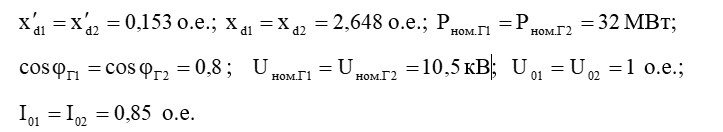

Принять генераторы типа ТВС-32-У3;

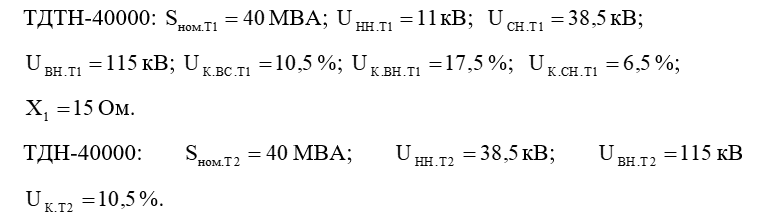

трансформаторы Т-1 типа: ТДТН-40000;

трансформаторы Т-2 типа: ТДН-40000;

реакторы РБГ-10-1600-0,35.

X_L = 15 Ом.

Отношения X/R принять:

генераторы: 40

трансформаторы: 35

реакторы: 25

ЛЭП: 5

Нагрузка: 4
