Условие задачи

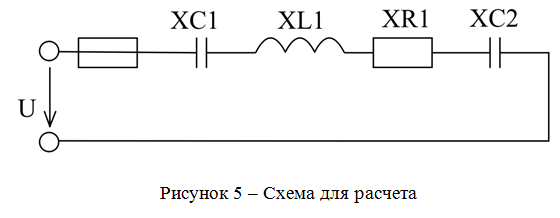

Задача: на рисунках изображены различные RLC-цепи.
По данным определить: 1) полное сопротивление цепи Z; 2) ток I или напряжение U; 3) угол сдвига фазы sinφ; 4) активную Р, реактивную Q и полную мощности S; 5) напряжение на каждом сопротивлении; 6) начертить векторную диаграмму цепи.
Таблица 2 – Исходные данные к задаче
Ответ
1) Полное сопротивление цепи Z:
2) Сила тока I и напряжение U в цепи:
3) Угол сдвига фаз
