По данным, представленным в задаче, определить: массу магнитопровода, действительное поперечное сечение стержня, сопротивления магнитопровода трансформатора и т.д.

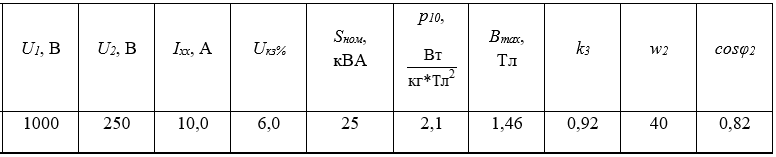

Однофазный трансформатор имеет напряжение U₁/U₂  B. Номинальная мощность трансформатора S кВА. Опыт холостого хода проведён при номинальном напряжении в первичной обмотки. Данные опытов холостого хода и короткого замыкания:

P_хх; I_хх; P_кз; U_к%; частота f_m=50 Гц. P_хх=3,6%S_ном; P_кз=4,8%S_ном.

Магнитопровод трансформатора изготовлен из пластин толщиной 0,5мм; удельные потери р₁₀

Определить:

а). массу магнитопровода m_СТ, если максимальное значение индукции в стержне и в ярме В_max, Тл;

б). действительное поперечное сечение стержня А_СТ., если коэффициент заполнения пакета сталью k₃ и число витков вторичной обмотки трансформатора w₂;

в). сопротивления магнитопровода трансформатора: полное Z_m, активное R_m и реактивное X_m и угол магнитного запаздывания α;

г). параметры обмоток трансформатора R1, R2, X1, X2. При расчёте принять, что в опыте короткого замыкания мощность потерь делится поровну между первичной и вторичной обмотками.

д). кпд трансформатора при активно-индуктивной нагрузке при cosφ₂ и значениях коэффициента загрузки 0,1; 0,25; 0,5; 0,75; 1,0.
