Условие:
По данным приведенным в таблице 1 выполнить упрощенный расчет выпрямителя сетевого блока питания (см.рис.1). В результате проведенных расчетов осуществить выбор диодов выпрямителя, конденсатора сглаживающего фильтра и трансформатора.

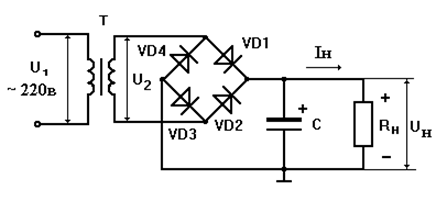

Рис.1 Схема сетевого блока питания.
Таблица 1
Решение:
Величина напряжения на вторичной обмотке трансформатора
где к1 коэффициент, численное значение которого зависит от тока I н (см.табл.2).
Таблица 2
