Условие:

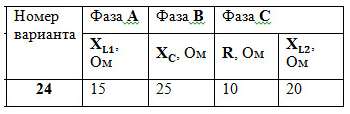

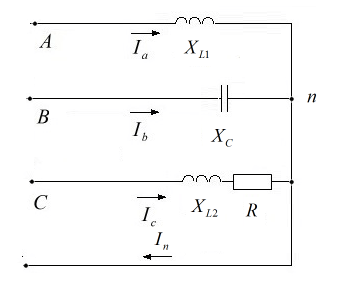

По данным таблицы 1 выполните расчёт трёхфазной электрической цепи переменного тока, содержащей активное сопротивление R, катушки ндуктивности L1 и L2, конденсатор С, которые соединены по схеме «звезда». Схема показать на рисунке.
Действующее значение линейного напряжения
= 380 В, циклическая частота
Определите линейные
и фазные
токи, полные мощности S каждой фазы. По результатам расчёта постройте векторную диаграмму токов и напряжений, определите ток в нейтральном проводе
Решение:
Комплексы фазных сопротивлений:
Запишем фазные напряжения в комплексной форме:
