Условие:

По эскизу исходным данным требуется определить:
1. Направление намагничивающей силы обмотки возбуждения;
2. Направление ЭДС, индуцируемой в обмотке якоря;
3. Мгновенные значения токов фаз обмотки якоря;
4. Направления магнитодвижущих сил фаз обмотки якоря и результирующую магнитодвижущую силу якоря;
5. Характер реакции якоря и характер нагрузки синхронного генератора.

Исходные данные:

положение ротора γ=270 град. эл.;
направление тока в обмотке возбуждения – положительное;
направление вращения ротора – по часовой стрелки;
угол между ЭДС и током якоря ψ=30 град. эл.

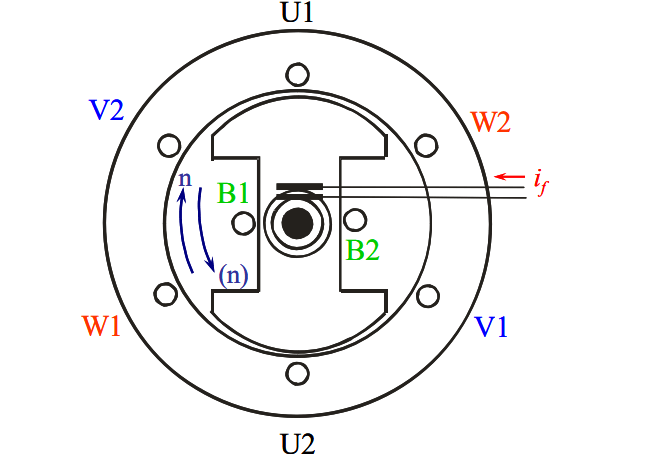

Рис. 1. Эскиз поперечного разреза синхронной явнополюсной машины

Решение:

При положительном направлении тока в обмотке возбуждения ток течет от начала обмотки возбуждения В1 к концу В2. Направление силовых линий магнитного поля, создаваемого обмоткой возбуждения, определяется по правилу правого винта.

По известному направлению вращения ротора и направлению силовых линий магнитного поля по правилу правой руки определяем направление ЭДС в фазах обмотки якоря.

Максимальная ЭДС наводится в фазе U. Так как ЭДС направлена от начала фазы U1 к концу U2, то в этой фазе наводится максимальная отрицательная ЭДС (рисунок 1).
