Условие задачи
Расчет цепи однофазного синусоидального тока со смешанным соединением элементов R, L, C
1. По исходным данным и исходной схеме начертите расчетную схему цепи с указанием всех ее параметров. Укажите на схеме токи и напряжения.
2. Рассчитайте действующие комплексные значения токов I цепи.
3. Рассчитайте действующие комплексные значения напряжения U на последовательном и параллельном участках цепи.
4. Начертите схему включения амперметра в неразветвленном участке цепи, вольтметра на параллельном участке цепи и определите их показания.
5. Начертите схему включения ваттметра для измерения активной мощности параллельного участка цепи и определите его показание.
6. Составьте баланс мощности цепи.
7. Постройте на комплексной плоскости векторную диаграмму цепи.
Исходная схема цепи:

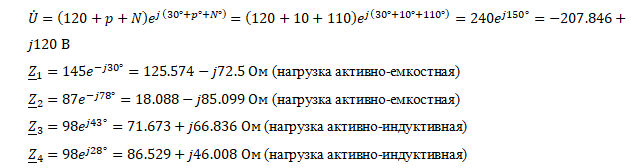

Исходные данные для расчетной схемы цепи:
Ответ
По исходным данным и исходной схеме чертим расчетную схему цепи с указанием всех ее параметров. Указываем на схеме токи и напряжения.

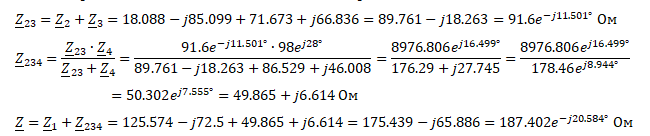

Определяем комплексное эквивалентное сопротивление цепи:
Комплексное...
