Условие задачи
- по исходным данным (схеме электрической цепи, значениям ЭДС и параметрам пассивных элементов), заданным номером варианта, найти токи во всех ветвях и напряжения на всех элементах цепи;
- составить баланс мощностей в комплексной форме;
- построить в масштабе векторные диаграммы токов и напряжений.
Исходные данные: U=100 B, f=75 Гц, L1=31,8 мГн, L2=15,9 мГн, L3=95 мГн, R1=10 Ом, R2=2 Ом, R3=10 Ом.
Ответ
Анализ и решение комплексным методом цепи переменного тока

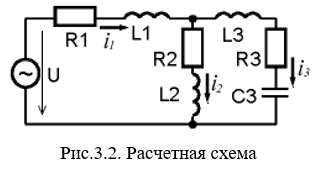

На схеме указываем положительное направление напряжения на зажимах источника и положительные направления токов во всех ветвях (рис.3.2).
Определяем индуктивные и емкостные сопротивления ветвей, имеющих соответствующие реактивные приемники.
