  4. По исходным данным требуется найти токи в схеме методом двух узлов или методом наложения, найти ток в одной из ветвей схем...

По исходным данным требуется найти токи в схеме методом двух узлов или методом наложения, найти ток в одной из ветвей схемы методом эквивалентного генератора, составить уравнение баланса мощностей

«По исходным данным требуется найти токи в схеме методом двух узлов или методом наложения, найти ток в одной из ветвей схемы методом эквивалентного генератора, составить уравнение баланса мощностей»
  • Электроника, электротехника, радиотехника

Условие:

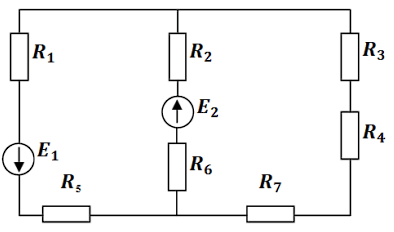

Исходные данные: E1= 24 В, E2 =12 В, R1=10 Ом, R2=15 Ом, R3=16 Ом, R4=20 Ом, R5 =4 Ом, R6 =4 Ом, R7 =4 Ом

Требуется:
а ) найти токи в схеме методом двух узлов (м.д.у) или методом наложения (м.н);
б) найти ток в одной из ветвей схемы методом эквивалентного генератора (м.э.г);
в) составить уравнение баланса мощностей.

Решение:

В электротехнической практике часто встречаются схемы, содержащие только два узла. Для расчета таких схем специально создан метод, получивший название метода двух узлов. Этот метод по существу является частным случаем метода узловых потенциалов. На рис. 1.14.1 приведена обобщенная схема электрической цепи постоянного тока с двумя узлами a и b. Схема состоит из 3 ветвей, часть или все из которых содержат источники ЭДС.
