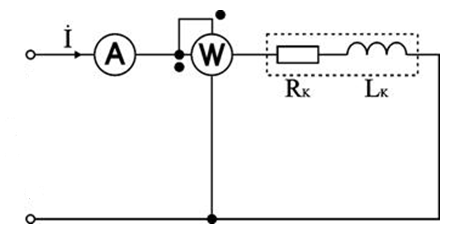

По показаниям амперметра I= 20 А, вольтметра U= 120 В и ваттметра Р = 2,0 кВт, определить активное и индуктивное сопротивление катушки. Дать схему включения приборов и построить векторную диаграмму.

Для электрической цепи, схема которой изображена на рис. 1, а параметры заданы в табл. 1, выполнить следующее: 1) составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа;

На вход двухтактного выходного каскада подается синусоидальный сипнал напряжения. Амплитуды первых четырех гармоник сигнала на выходе каскада, работающего в режиме класса B с составили соответственно 24.54 B, 16.32 B, 11.15 B и 1.11 B. Выходная мощность

Определить сопротивление индуктивности, если входное напряжение участка цепи равно u(t)==25cos( 5·105t+300), В. Значение индуктивности 6 мГн. Ответ дать в Омах с учетом комплексного значения
