Условие:
По представленной ниже логической функции составить таблицу
истинности и построить схему в двух вариантах:
– с использованием логических элементов И-НЕ;
– с использованием логических элементов ИЛИ-НЕ.
Решение:

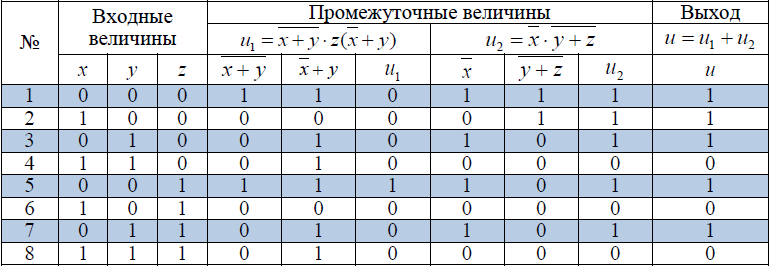

Составим таблицу истинности по логической функции u
Проанализируем состояние входных величин, при которых логическая функция u =1.
Если бы в состоянии №2 логическая функция имела состояние u = 0, то логическую функцию можно было бы записать: Теперь добавим исключённое состояние №2 по функции ИЛИ: На основании этого можем записать логическую функцию u:
