Условие:

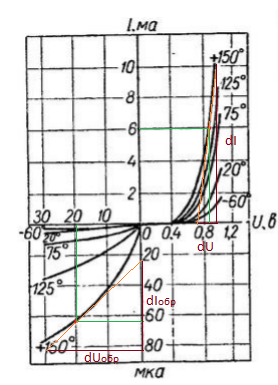

По представленной ниже вольт-амперной характеристике диода для температуры 150 определить сопротивление постоянному и переменному току при прямом и обратном включении для напряжения 0,9 В и при обратном включении для напряжения 20 В.
Решение:
Сопротивление постоянному току при прямом включении для напряжения 0,9 В и температуры T=150 составляет
Сопротивление переменному току при прямом включении для напряжения 0,9 В и температуры T=150 определяется как отношение малого приращения напряжения диода к малому приращению тока на нем при заданном режиме и составляет
