Условие задачи

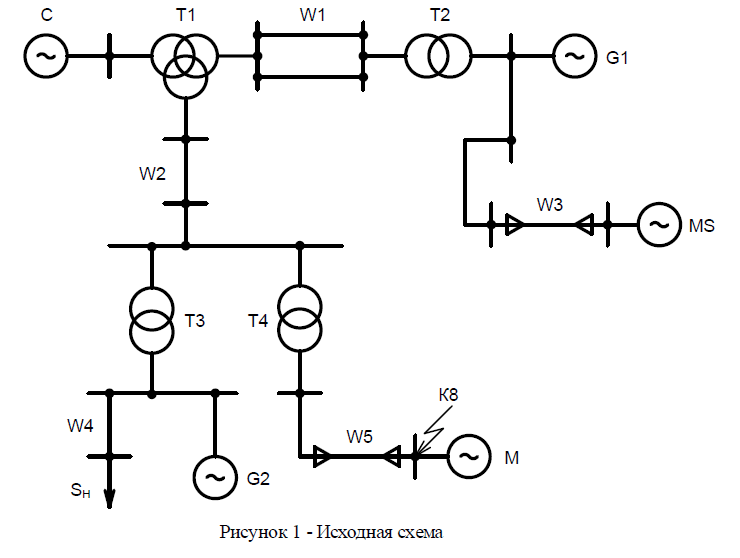

По приведенной ниже расчетной схеме (рис.1) и исходным данным к ней, необходимо:
- рассчитать начальное значение периодической составляющей тока КЗ в заданной точке расчетной схемы;
- рассчитать ударный ток и наибольшее действующее значение тока КЗ в заданной точке расчетной схемы;
- рассчитать значение апериодической составляющей тока КЗ для моментов времени, равных 0,01с, 0,05с и 0,1с.
Расчет выполнить в именованных и относительных единицах с точным приведением параметров элементов схемы замещения к основной ступени напряжения.

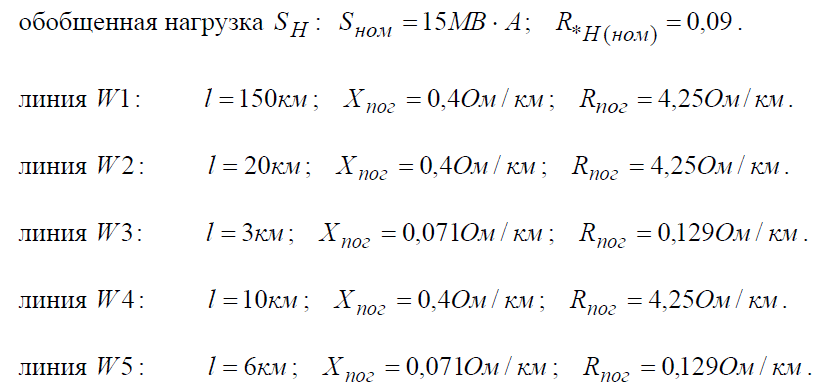

Исходные данные:
Ответ
В соответствии с расчетной схемой составляется схема замещения цепи КЗ для
начального момента возникновения КЗ, необходимая для расчета Для расчёта схемы

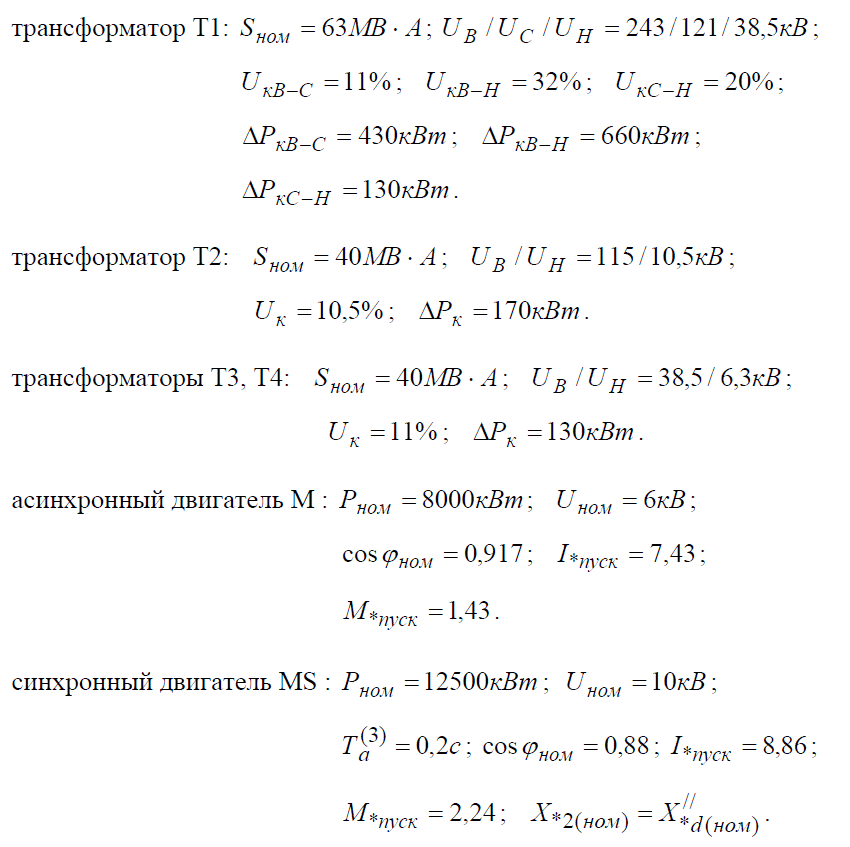

определим действительные параметры элементов схемы замещения.
1.1 Определение действительных параметров схемы замещения
Система:
Трансформатор Т1:
