По результатам измерения параметров пассивного двухполюсника, включенного в цепь переменного синусоидального тока, при помощи осциллографа были получены две синусоиды тока и напряжения, представленные на рисунке.

По результатам измерения параметров пассивного двухполюсника, включенного в цепь переменного синусоидального тока, при помощи осциллографа были получены две синусоиды тока и напряжения, представленные на рисунке.

Известны цены деления осей времени, напряжения и тока (таблица 6.1).

Необходимо:

• определить период и частоту тока;
• записать мгновенные значения тока и напряжения по показаниям осциллографа;
• записать напряжение и ток пассивного двухполюсника в комплексной форме;
• определить параметры элементов схемы замещения пассивного двухполюсника;
• построить электрическую схему замещения пассивного двухполюсника;
• построить векторную диаграмму токов и напряжений всех элементов двухполюсника.

Таблица 6.1 – Исходные данные к шестой задаче

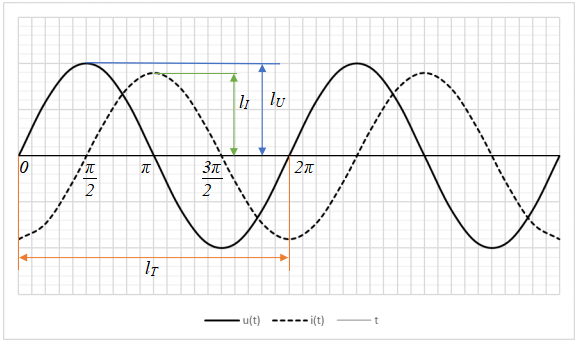

Рисунок 6.9 – Показания осциллографа
