По семействам выходных (рис. 1) и входных (рис. 2) характеристик транзистора , включенного по схеме с общим эмиттером, в заданной рабочей точке определить параметры h11 и h21 и мощность, рассеиваемую на коллекторе Рко. Рабочая точка

«По семействам выходных (рис. 1) и входных (рис. 2) характеристик транзистора , включенного по схеме с общим эмиттером, в заданной рабочей точке определить параметры h11 и h21 и мощность, рассеиваемую на коллекторе Рко. Рабочая точка»
  • Электроника, электротехника, радиотехника

Условие:

По семействам выходных (рис. 1) и входных (рис. 2)  характеристик транзистора , включенного по схеме с общим эмиттером, в заданной рабочей точке определить параметры h11 и h21 и мощность, рассеиваемую на коллекторе Рко. Рабочая точка задана напряжением коллектор-эмиттер Uкэо и током базы Iбо на выходных характеристиках.

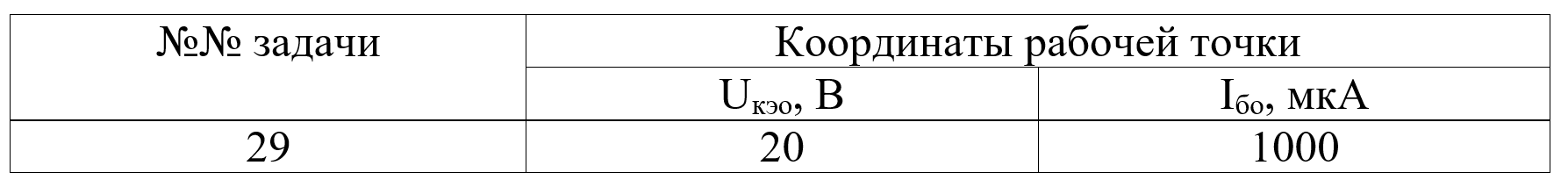

Данные для своего варианта взять из таблицы 4

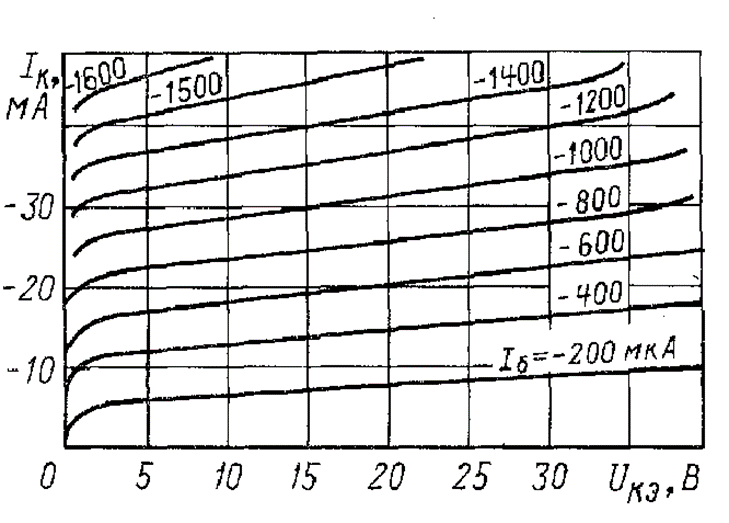

Рис. 1. Выходные характеристики транзистора, включенного по схеме с ОЭ.

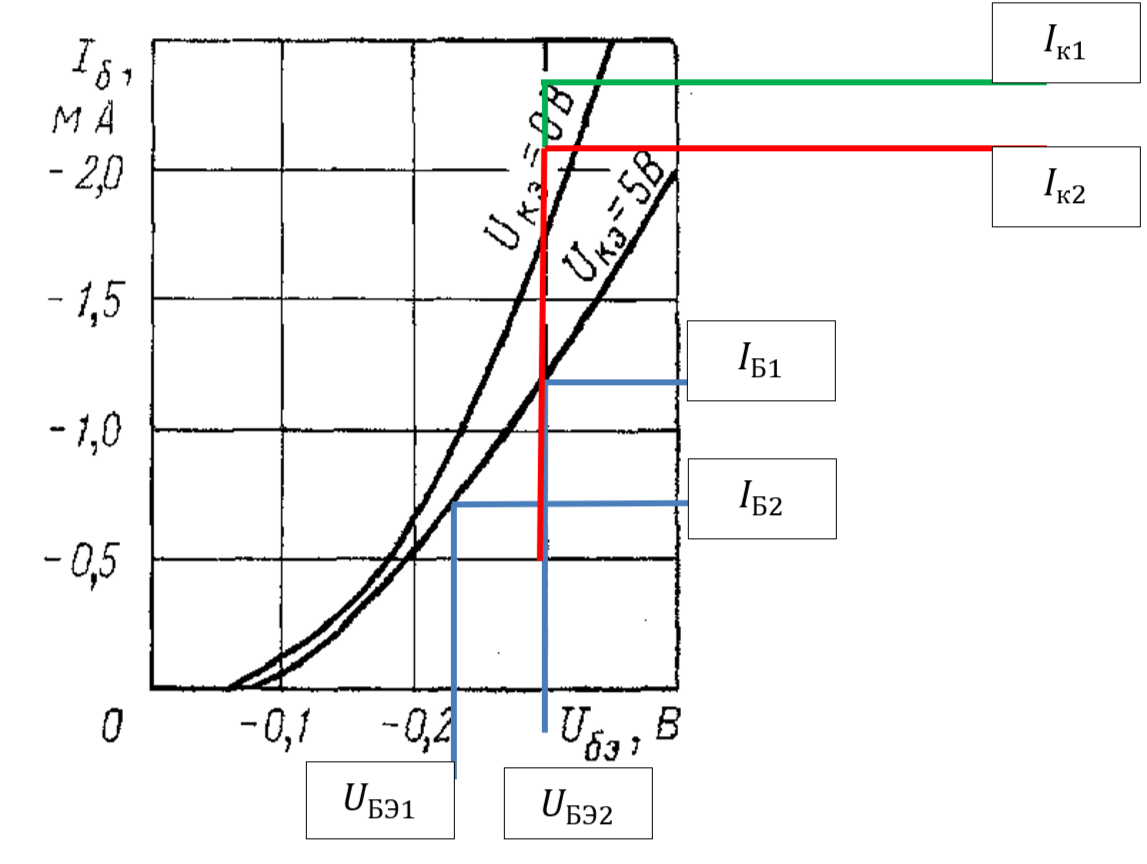

Рис. 2. Входные характеристики транзистора, включенного по схеме с ОЭ.

Решение:

Параметром входной цели является входное сопротивление (сопротивление эмиттерного перехода). Этот параметр обозначается h11 и определяется формулой

где ∆UБЭ - изменение напряжения ист...
