По статическим характеристикам заданного биполярного транзистора, включенного по схеме с общим эмиттером, рассчитать параметры усилителя графоаналитическим методом.

 Таблица 1. Исходные данные:

По статическим характеристикам заданного биполярного транзистора, включенного по схеме с общим эмиттером, рассчитать параметры усилителя графоаналитическим методом. Для этого:

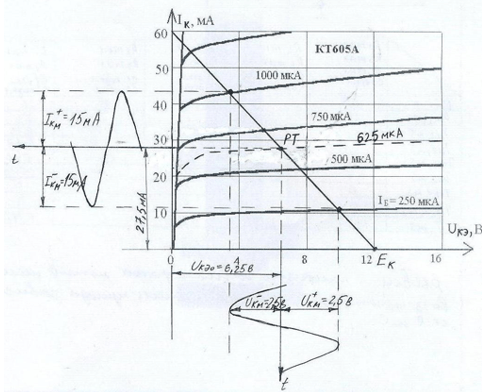

а) построить линию нагрузки;

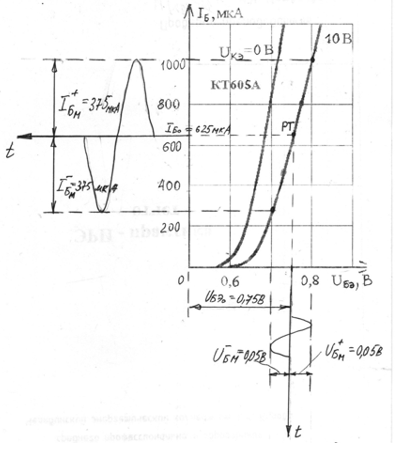

б) построить на характеристиках временные диаграммы токов и напряжений и выявить наличие или отсутствие искаженной формы сигнала, определить величины амплитуд напряжений на коллекторе и базе, тока коллектора;

в) рассчитать для линейного (мало искажающего) режима коэффициенты усиления по току KI , напряжению KU и мощности KP и входное сопротивление усилителя RВХ. Найти полезную мощность в нагрузке P~ , мощность , рассеиваемую в коллекторе PK, потребляемую мощность РПОТР и коэффициент полезного действия h.
