По статическим характеристикам заданного биполярного транзистора, включенного по схеме с общим эмиттером, рассчитать параметры усилителя графоаналитическим методом. Для этого построить линию нагрузки

«По статическим характеристикам заданного биполярного транзистора, включенного по схеме с общим эмиттером, рассчитать параметры усилителя графоаналитическим методом. Для этого построить линию нагрузки»
  • Электроника, электротехника, радиотехника

Условие:

Транзистор КТ605А ; ЕК = 15 В; RН=250 Ом; IБ0= 625 мкА=0,625∙10-3 А ;
 IБm= 375 мкА=0,375∙10-3 А.

По статическим характеристикам заданного биполярного транзистора,  включенного по схеме с общим эмиттером, рассчитать параметры усилителя графоаналитическим методом. Для этого:

а) построить линию нагрузки;

б) построить на характеристиках временные диаграммы токов и напряжений и выявить наличие или отсутствие искаженной формы сигнала, определить величины амплитуд напряжений на коллекторе и базе, тока коллектора;

в) рассчитать для линейного (малоискажающего) режима коэффициенты усиления по току КI, напряжению КU и мощности КP и входное сопротивление усилителя RВХ. Найти полезную мощность в нагрузке Р ,мощность, рассеиваемую в коллекторе РК, потребляемую мощность РПОТР и коэффициент полезного действия η.



Решение:

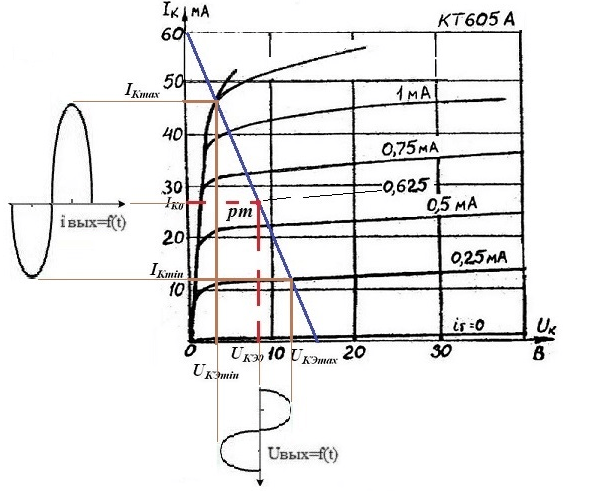

Рис.1.Выходные характеристики

Используя уравнение линии нагрузки IК=(E+UКЭ)/RН, на семействе выходных характеристик строим линию нагрузки по 2-м точкам:

при IK = 0; UКЭ=Е=15 В; первая точка линии нагрузки;

при UКЭ =0 ; IК=E/RН = 15/250= 60 мА - вторая точка линии нагрузки.

Пересечение нагрузочной линии с заданным значением тока базы IБ0= 625 мкА определяет рабочую точку (РТ) транзисторного ...
