По условиям, которые представлены в задаче, необходимо определить какой двигатель (насосная станция) используется в данной ситуации.

«По условиям, которые представлены в задаче, необходимо определить какой двигатель (насосная станция) используется в данной ситуации.»
  • Электроника, электротехника, радиотехника

Условие:

По условиям, которые представлены в задаче, необходимо определить какой двигатель (насосная станция) используется в данной ситуации.

Насосная станция, состоящая из трех насосных агрегатов, работающих автономно с одинаковой производительностью на общий напорный коллектор от всасывающего коллектора предназначена для заполнения резервуара. Расход нефти из резервуара через расходный коллектор. Резервуар имеет клапан вентиляции. Один из трех НА находится в резерве, а суммарная производительность обеспечивается двумя.

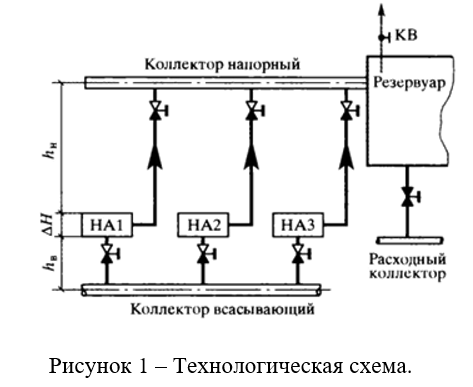

Упрощенная технологическая схема представлена на рисунке 1.

Исходные данные: QΣ=0,1 м3/с, na=2 шт., жидкость – вода морская, ha=6 м, hH=10 м, ΔН=0,1Н, тип насоса – поршневой, операция – заполнение резервуара.

Решение:

Рассчитаем полный напор перекачиваемой нефти:

H=hB+hH+0,1H=6+10+0,1H=16+0,1H

0,9H=16

H=17,8 м.ст.ж.

Производительность одного насосного агрегата:

Q=Q/2=0,1/2=0,05 м3/с

Рассчитаем требуемое значение мощно...
