Условие:
Определить токи методом непосредственного применения законов Кирхгофа.
Дано: Eab = 22 B, Ecd = 15 B, R1 = 12 Ом, R2 = 16 Ом, R3 = 10 Ом.
Рис.1. Заданная схема.
Решение:
1. Определяем токи в ветвях методом непосредственного применения законов Кирхгофа. Обозначим ЭДС и токи согласно рис.2. Обозначим Eab=E1, Ecd = E2.

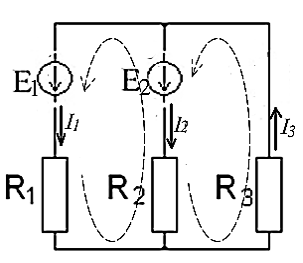

Рис.2. Расчетная схема
Общее число уравнений m = 3.
Число уравнений по 1-му закону Кирхгофа m1 = 2 1 = 1.
Число уравнений по 2-му закону Кирхгофа m2 = 3 1 =2.
Указываем направления токов в вет...
