По условиям, которые представлены в задаче, необходимо определить токи в ветвях методом контурных токов. Схема представлена на рисунке 1.
«По условиям, которые представлены в задаче, необходимо определить токи в ветвях методом контурных токов. Схема представлена на рисунке 1.»
- Электроника, электротехника, радиотехника
Условие:
Определить токи в ветвях методом контурных токов.
Дано: E1 = 22 В, Е2 = 15 В, R1 = 12 Ом, R2 = 16 Ом, R3 = 10 Ом, R4 = 4 Ом,
R5 = 6 Ом, R6 = 8 Ом.
Рис.1. Схема
Решение:
Примем Eab = E1, Ecd = E2, Eef = E3.
Выбираем 3 контура. Указываем направления контурных токов (пунктиром рис.2).

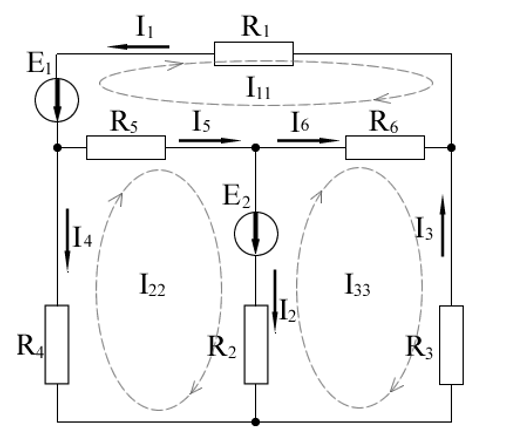

Рис.2. Расчетная схема
Составляем систему уравнений:
Подставляем исходные данные
