По условиям, которые представлены в задаче, необходимо определить все неизвестные токи, сопротивления, напряжения участков и цепи в целом. Составить баланс мощностей.

Дата добавления: 19.08.2024

Условие задачи

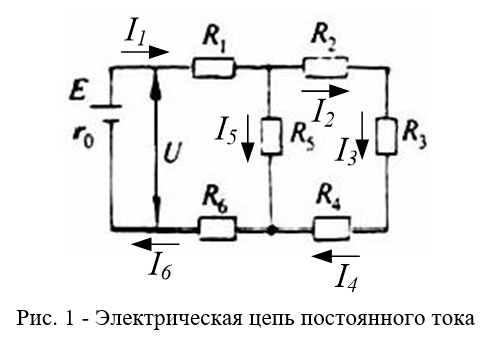

Для цепи постоянного тока, изображенной на рис. 1, заданы электрические величины. Индексы тока, напряжения, сопротивления и мощности совпадают. Напряжение на зажимах источника ЭДС — U.

Определить все неизвестные токи, сопротивления, напряжения участков и цепи в целом. Составить баланс мощностей.

Дано: R2=R4, R6=10 Ом, r0=2 Ом, U3=10 B, U5=40 B, P1=500 Bт, P2=60 Bт, I1=5 А.

Ответ

Сопротивление резистора R1:

Напряжение на сопротивленииR1, по закону Ома:

U1=I1R1=520=100 Ом.

Так как сопротивления R1 и R6 входят в одну ветвь, то I6=I1=5 A.

Напряжение на сопротивлении R1, по закону Ома:

U6=I6R6=510=50 Ом.

Напряжение на сопротивлениях R2 и R6, учитывая, что R2=R4, и по ним протекают одинаковые токи:
