Условие задачи

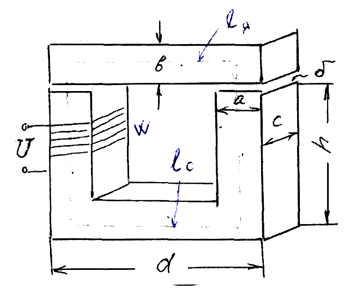

Приведен эскиз магнитной цепи электрического аппарата. Материал сердечников сталь Э330. Размеры магнитной цепи: d=40 мм, h=35 мм, a=10 мм, b=8 мм, с=10 мм, δ=1 мм. По результатам расчета построить магнитную характеристику и по величине среднего значения Iw на горизонтальной оси найти величину магнитного потока Ф.
Ответ
1. Определяем площади поперечных сечений отдельных участков магнитной цепи:
- якоря:
Sя=bc=0,81=0,8 см2=0,810-4 м2
- сердечника:
Sс=ac=11=1 см2=110-4 м2
- воздушного зазора:
S0=Sс=1 см2=110-4м2
2. Длины средних магнитных линий.
- в якоре:
lя=b+d-a=0,8+4-1=3,8 см2=3,810-4 м2
- в сердечнике:
lс=2h+d-2a=23,5+4-21=9 см2=910-4 м2
- в воздушном зазоре:
l0=2=21=2 см2=210-4 м2
3. Задаемся максимально возможным магнитным потоком Ф=0,0002 Вб=210-4 Вб.
3.1. В якоре:
Bя=Ф/Sя =(210-4)/(0,810-4)=2,5 Тл
В воздушном зазоре:
Bс=B0=Ф/S0 =(210-4)/(110-4)=1=2 Тл
3.2. По кривым намагничи...
