решение задачи на тему:

По условиям, которые представлены в задаче, необходимо составить уравнения по законам Кирхгофа, определить токи ветвей методом контурных токов, составить баланс мощностей, провести проверку решения и определить показания вольтметра.

Дата добавления: 17.08.2024

Условие задачи

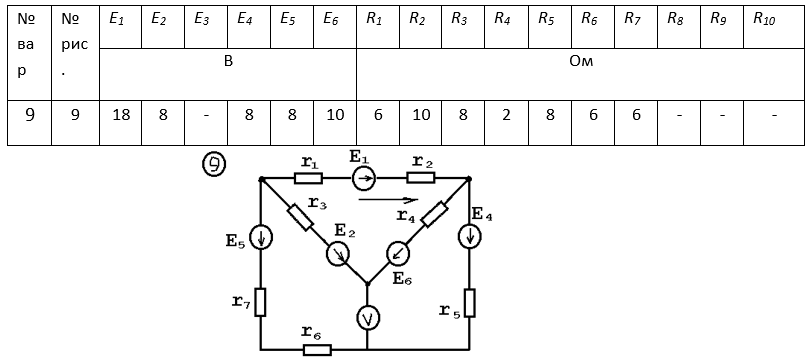

Схемы электрических цепей показаны на рисунке 1.

Параметры элементов схемы помещены в таблице 1.

Требуется:

1. Составить уравнения по законам Кирхгофа (не решая их).

2. Определить токи ветвей методом контурных токов.

3. Составить баланс мощностей, провести проверку решения.

4. Определить показания вольтметра.

Ответ

1. Составить систему уравнений, необходимых для определения токов по первому и второму законам Кирхгофа.

Начертим схему цепи, укажем положительные направления токов в ветвях, направление обхода контуров, обозначим узлы.

Схема состоит из 3 ветвей (в=3) и двух узлов (у=2), тогда по первому закону Кирхгофа должно быть составлено одно уравнение (у-1=2-1=1), и по второму закону два (в-(у-1)=3-(2-1)=2).

Си...
