По векторной диаграмме напряжений восстановить схему цепи.

Дата добавления: 15.01.2024

Условие задачи

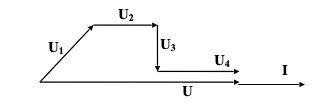

По векторной диаграмме    напряжений восстановить схему цепи.



Ответ

Учитывая, что

общее напряжение равно векторной сумме четырёх напряжений, а ток одинаков на всех участках элементы соединены последовательно;

- напряжение на резисторе совпадает с током по фазе (векторы U2 и U4),

- напряжение на конденсаторе отстаёт от ...
