По выходным характеристикам полевого транзистора построить передаточную характеристику при указанном напряжении стока. Определить дифференциальные параметры

3 августа 2024
Электроника, электротехника, радиотехника

Условие:

По выходным характеристикам полевого транзистора построить передаточную характеристику при указанном напряжении стока. Определить дифференциальные параметры S, R_i, µ полевого транзистора и построить их зависимости от напряжения на затворе.

Сделать выводы о зависимости параметров транзистора от режима работы.

Исходные данные для задачи берутся из таблицы

Решение:

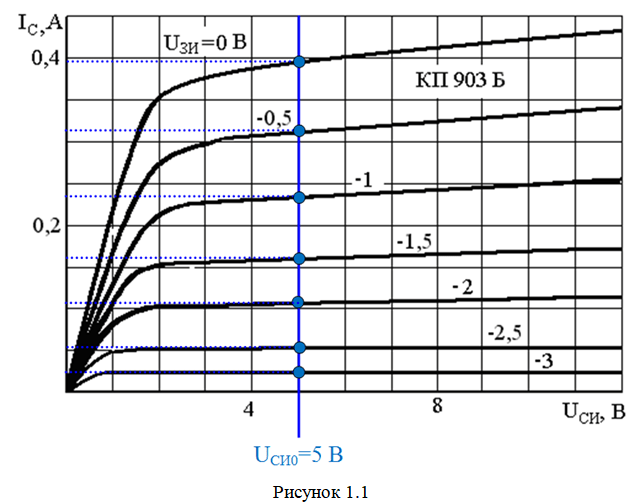

Данные в условии задачи выходные характеристики (рисунок 1.1) соответствуют полевому транзистору с каналом n-типа. Чтобы построить характеристику прямой передачи необходимо определить ток стока при напряжениях на затворе U_зи = 0 В; -0,5 В; -1 В;....; -4 В рис. 1.1.
