По выходным характеристикам полевого транзистора построить передаточную характеристику при указанном напряжении стока. Определить дифференциальные параметры S, Ri, m полевого транзистора
- Электроника, электротехника, радиотехника
Условие:
По выходным характеристикам полевого транзистора построить передаточную характеристику при указанном напряжении стока.
Определить дифференциальные параметры S, Ri, m полевого транзистора и построить их зависимости от напряжения на затворе. Сделать выводы о зависимости параметров транзистора от режима работы.
Заданы параметры схемы: Uси0 = 10 В, Uзио = –8 В. Семейство выходных характеристик приведено на рисунке 1.

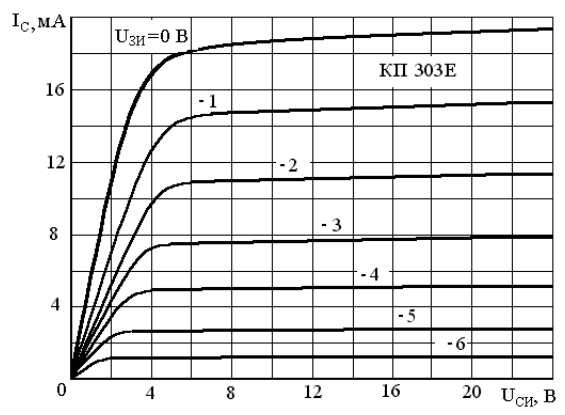

Рисунок 1 – Семейство выходных характеристик КП303Е
Решение:
Для построения проходной характеристики транзистора необходимо по выходной характеристике поставить в соответствие значениям напряжений Uзи значения тока стока Iс при постоянном значении напряжения Uси, равного 10 В. В таблице 1 приведены соответствия токов стока напряжениям затвор-исток для данного напряжения сток-исток.
Таблица 1 Проходная характеристика КП303Е
График проходной ВАХ показан на рисунке 2.
