Условие:
По выходным характеристикам полевого транзистора (рисунок 3) построить передаточную (стокозатворную) характеристику при указанном напряжении стока. Определить дифференциальные параметры полевого транзистора и построить их зависимость от напряжения на затворе: μ ;Ri ; S=f (UЗИ).
Транзистор КП903А ; UСИ0 =16 В; UЗИ0 = 8 В;
Транзистор КП103К ; UСИ0 = 8 В; UЗИ0 = 4 В;

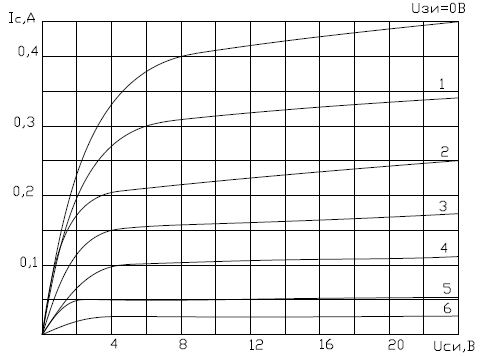

Рис. 3.а. Выходные характеристики транзистора КП 903 А.

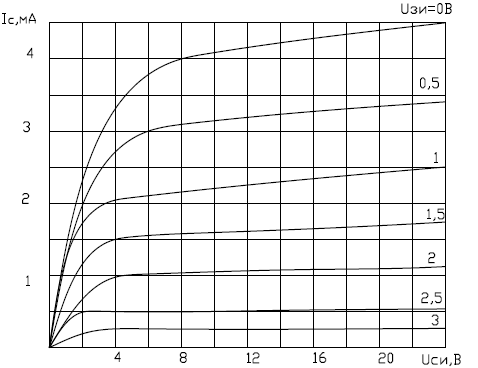

Рис. 3.б. Выходные характеристики транзистора КП 103 А.
Решение:
Дан полевой транзистор типа КП903А, напряжение сток-исток UСИ0 = 16 В; UЗИ0 = 8 В.
Для построения стокозатворной характеристики (прямой передачи) определим по выходным характеристикам ток стока при UЗИ = 0 В; 1 В и т.д.

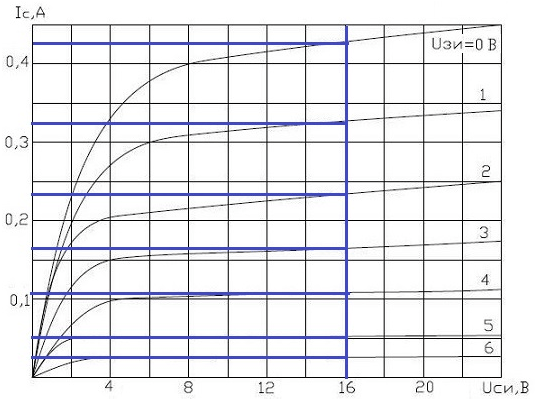

Рис.6.Выходные характеристики
Результаты заносим в таблицу 1
Таблица 1
