Условие:
Выполнить следующее:
- по исходным данным (схеме электрической цепи, значениям ЭДС и параметрам пассивных элементов), заданным номером варианта, рассчитать токи во всех ветвях цепи методом контурных токов;
- проверить правильность расчета путем составления баланса мощностей;
- рассчитать потенциалы и построить потенциальную диаграмму для внешнего контура.
Исходные данные:
R1 = 4 Ом, R2 = 4 Ом, R3 = 2 Ом, R4 = 2 Ом, R5 = 5 Ом.
Решение:
Расчет токов в ветвях методом контурных токов

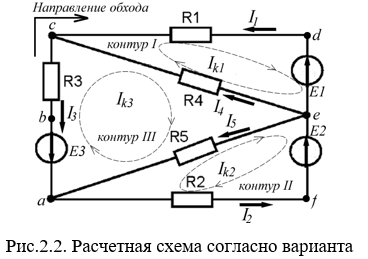

В составленной (рис.2.2) выделяем независимые контура, выбираем и обозначаем условно-положительные направления токов в ветвях:
