Условие задачи

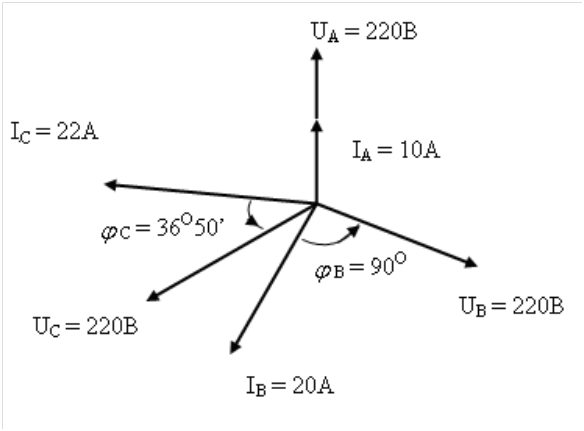

По заданной векторной диаграмме для трехфазной цепи определить характер сопротивлений в каждой фазе (активное, индуктивное, емкостное, смешанное), вычислить значение каждого сопротивления и начертить схему присоединения сопротивления к сети.
Сопротивления соединены звездой с нулевым проводом.
Пользуясь векторной диаграммой построенной в масштабе, определить графически ток в нулевом проводе.
Ответ
Рассматривая векторную диаграмму, можно заметить, что ток в фазе А совпадает с напряжением UA, значит в фазу А включено активное сопротивление, следовательно
В фазе В ток IB отстает от напряжения на угол , значит в фазу В включена катушка индуктивности, сопротивление которой:
