решение задачи на тему:

По заданной марке и статическим характеристикам полевого транзистора выполнить графоаналитические расчеты для усилительного каскада с общим истоком (ОИ):

Дата добавления: 18.08.2024

Условие задачи

По заданной марке и статическим характеристикам полевого транзистора выполнить графоаналитические расчеты для усилительного каскада с общим истоком (ОИ):

а) записать исходные данные:

марка транзистора КП302А тип транзистора планарные полевые транзисторы с затвором на основе р-n-перехода канал типа n

напряжение источника питания стоковой цепи ЕС = 20 В;

параметры рабочей точки:

значение тока стока при отсутствии входного сигнала IС0= 6,5 мА;

значение напряжения сток-исток при отсутствии входного сигнала UСИ0 = 10 В.

б) нарисовать электрическую принципиальную схему усилителя с ОИ;

в) нарисовать входную (стоко-затворную) и выходную (стоковую) характеристики полевого транзистора с ОИ;

г) показать рабочую точку (по заданным IС0, UСИ0);

д) рассчитать малосигнальные электрические параметры и построить эквивалентную схему полевого транзистора на низкой частоте;

е) построить линию нагрузки;

ж) построить на характеристиках временные диаграммы токов и напряжений и выявить наличие или отсутствие искажений формы сигнала;

з) для линейного (малоискажающего) режима усиления определить входное сопротивление RВХ и выходное RВЫХ, а также коэффициенты усиления по току КI, по напряжению КU и по мощности КР.

Ответ

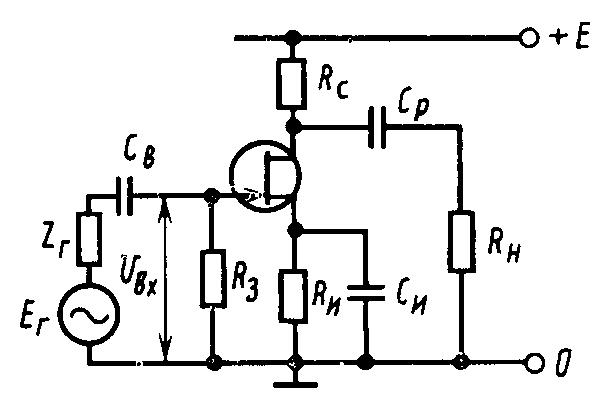

Электрическая принципиальная схема усилителя с ОИ показана на рис.14.

Рис.14

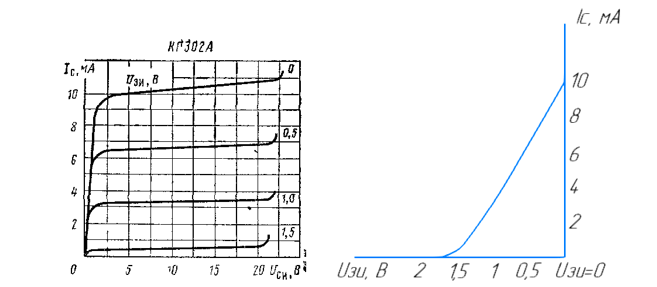

Входная (стоко-затворная) и выходная (стоковая) характеристики полевого транзистора КП302А с ОИ показаны на рис.15.

Рисунок 15

...
