По заданной обобщенной схеме (рис. 1) изобразить схему цепи, соответствующую вашему варианту (см. табл. 1), исключив источники ЭДС и источники тока, отсутствующие в таблице 1. После этого в цепи должны остаться два источника ЭДС и два источника тока.

Дата добавления: 21.09.2024

Условие задачи

По заданной обобщенной схеме (рис. 1) изобразить схему цепи, соответствующую вашему варианту (см. табл. 1), исключив источники ЭДС и источники тока, отсутствующие в таблице 1. После этого в цепи должны остаться два источника ЭДС и два источника тока.

Записать заданные в таблице 1 параметры вашей цепи.

Для заданной схемы составить уравнения по законам Кирхгофа.

Рассчитать токи во всех ветвях цепи методом контурных токов и методом узловых потенциалов.

Проверить выполнение 1-го закона Кирхгофа для четырёх узлов цепи и 2-го закона Кирхгофа для внешнего контура цепи.

Проверить выполнение баланса мощности в цепи.

Рассчитать и построить потенциальную диаграмму для внешнего контура цепи.

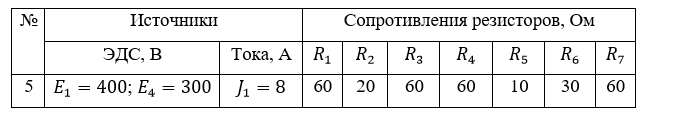

Таблица 1

Ответ

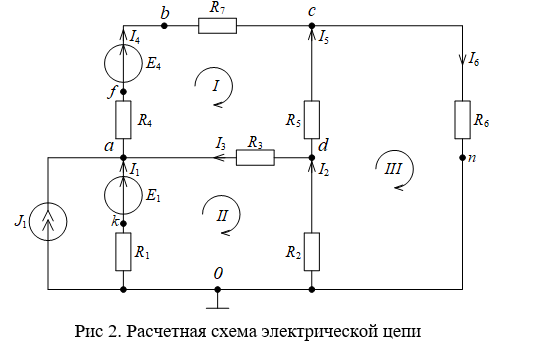

В соответствии с заданием составляем расчетную схему электрической цепи (рис. 2).

Записываем заданные в таблице 1 параметры цепи:

E1=400 В; E4=300 В; J1=8 А; R1=60 Ом; R2=20 Ом; R3=60 Ом; R4=60 Ом; R5=10 Ом; R6=30 Ом; R7=60 Ом.

Электрическая цепь имеет n=6 неизвестных токов и m=4 узла. По первому закону Кирхгофа составляется m-1=3 уравнения для 3-х узлов. По второму закону Кирхгофа составля...
