По заданной обобщенной схеме составить и изобразить схему цепи, соответствующую вашему варианту, исключив источники ЭДС, отсутствующие в таблице 2. Записать заданные параметры цепи из таблицы.

«По заданной обобщенной схеме составить и изобразить схему цепи, соответствующую вашему варианту, исключив источники ЭДС, отсутствующие в таблице 2. Записать заданные параметры цепи из таблицы.»
  • Электроника, электротехника, радиотехника

Условие:

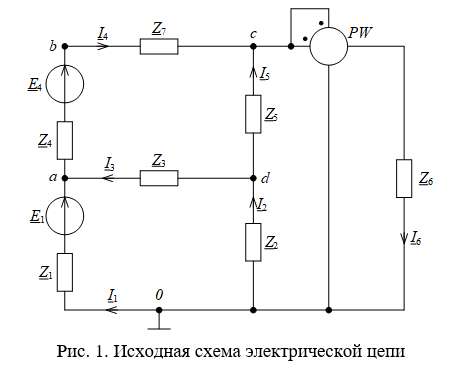

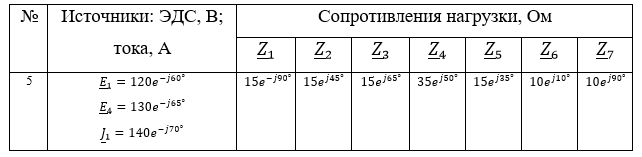

По заданной обобщенной схеме составить и изобразить схему цепи, соответствующую вашему варианту, исключив источники ЭДС, отсутствующие в таблице 2. Записать заданные параметры цепи из таблицы.

Комплексные сопротивления на схеме изобразить в виде соответствующих элементов R, L, C.

Составить уравнения по законам Кирхгофа в дифференциальной и комплексной формах. Составить уравнения в комплексной форме по методу контурных токов и по методу узловых потенциалов.

Рассчитать комплексные токи в цепи выбранным вами методом и записать мгновенные значения токов с частотой 50 Гц. Определить показания ваттметра.

Проверить выполнение 2-го закона Кирхгофа в комплексной форме для внешнего контура цепи. Рассчитать топографическую диаграмму внешнего контура цепи. Построить эту топографическую диаграмму, совмещенную с векторной диаграммой токов.

Проверить выполнение баланса активной, реактивной и комплексной мощностей цепи.

Решение:

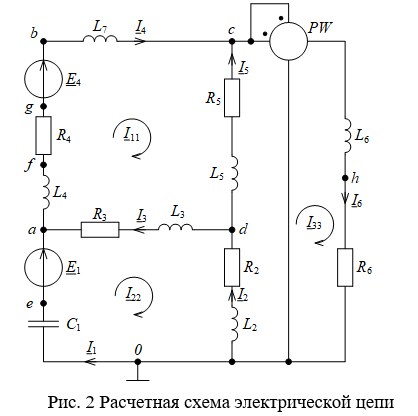

По заданной схеме составляем схему цепи (рис. 2), изображая комплексные сопротивления на схеме в виде соответствующих элементов R, L, C.

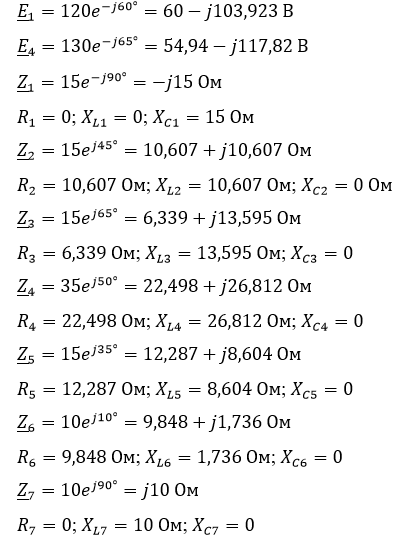

Параметры цепи:

Электрическая цепь имеет n=6 неизвестных токов и ...
