Условие:
По заданной таблице истинности (табл.1.1), которая описывает работу комбинационного устройства, необходимо разработать логическую схему минимальной сложности из логических элементов (ЛЭ) заданного базиса (“И-НЕ”).

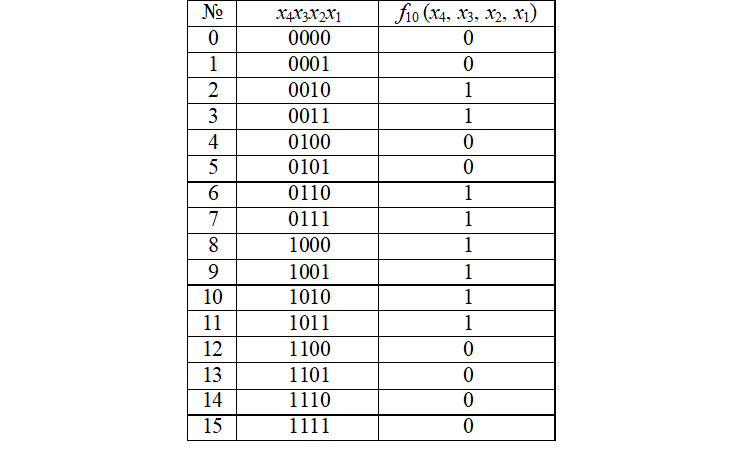

Таблица 1.1
Решение:
1. Запишем аналитическое выражение для булевой функции
четырех переменных в совершенной дизъюнктивной нормальной форме (СДНФ) и совершенной конъюнктивной нормальной форме(СКНФ), а также в форме десятичных эквивалентов.
Для записи функции в СДНФ запишем дизъюнкцию (˅ логическое сложение) минтермов. Минтерм это полное произведение всех входных переменных, соответствующее одной строке таблицы истинн...
