Условие:

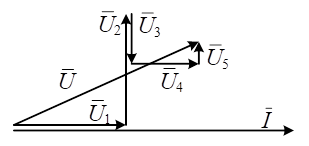

По заданной векторной диаграмме для цепи переменного тока начертить эквивалентную схему и определить:
1) характер и величину сопротивления каждого элемента;
2) полное сопротивление цепи;
3) напряжение, приложенное к цепи;
4) активную, реактивную и полную мощности цепи;
5) коэффициент мощности.
Дано:
Решение:
Из векторной диаграммы следует, что вектор напряжения
направлен параллельно вектору тока, т.е. совпадает по фазе. Следовательно, на первом участке включено активное сопротивление.
Вектор напряжения на...
