По заданному графу, рис.2.1 необходимо вычертить электрическую схему цепи. Параметры схемы-сопротивления ветвей, ЭДС источника E1, номера ветвей с источниками ЭДС и источником тока выбираются из таблицы 2.1 вариантов

Дата добавления: 22.07.2024

Условие задачи

По заданному графу, рис.2.1 необходимо вычертить электрическую схему цепи. Параметры схемы-сопротивления ветвей, ЭДС источника E1, номера ветвей с источниками ЭДС и источником тока выбираются из таблицы 2.1 вариантов по двум последним цифрам шифра.

Вариант графа выбирается по последней цифре шифра.

Рис. 2.1

ЭДС источников и ток источника тока определяется через E1, по соотношениям:

E2 = 0,8E1; E3 = 1,25E1; E4 = 1,4E1; E5 = 2E1; E6 = 1,5E1

Jк = E1/R1

1. Для цепи с двумя источниками ЭДС и одним источником тока (ветвь с источником тока должна присутствовать) рассчитать все токи методом контурных токов или узловых потенциалов.

2. Составить баланс мощности и убедиться в правильности полученных результатов.

3. Для контура, содержащего максимальное число источников и сопротивлений (но не менее 2-х источников и 3-х сопротивлений), рассчитать и построить на графике потенциальную диаграмму.

4. Определить ток любой ветви методом эквивалентного генератора (результат должен совпадать с результатом, полученным в п.1).

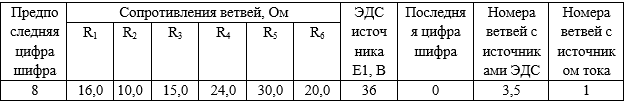

Таблица 2.1 – Варианты параметров схемы

Ответ

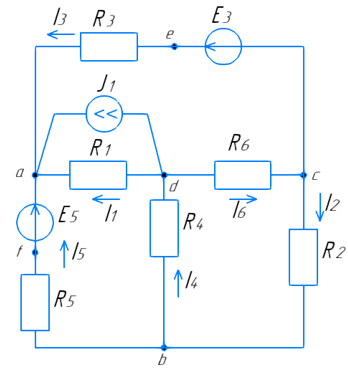

1. Схема электрической цепи, построенная по исходным данным приведена на рис.2.2.

Рис.2.2 Расчетная схема

2. Рассчитаем все токи в цепи методом контурных токов. Выбираем независимые контуры как на рис.2.3.
