Условие:

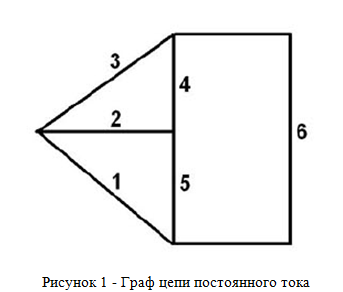

Для цепи постоянного тока, заданной в виде графа на рис. 1 составить электрическую схему, включив в схему все заданные вариантом элементы; обозначить положительное направление токов. Для полученной цепи необходимо:

1. По заданному графу составить подробную электрическую схему анализируемой цепи, на схеме произвольно указать положительные направления токов в ветвях и обозначить их, пронумеровать узлы и последний (четвертый) принять в качестве «базового».

2. Определить токи всех ветвей, используя метод узловых напряжений.

3. Определить ток первой ветви I₁, используя метод эквивалентного генератора.

Номер графа схемы и параметры элементов схем даны в табл.1.

Примечание: Источники тока I₀ включите параллельно резистору в соответствующей ветви.

Решение:

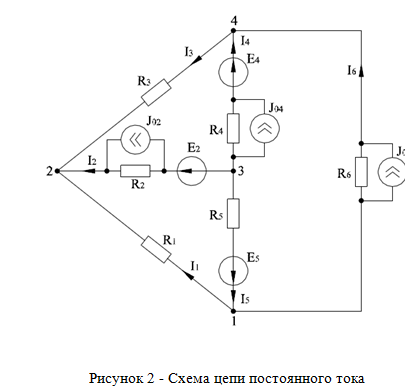

1. Составим подробную электрическую схему анализируемой цепи, на схеме произвольно укажем положительные направления токов в ветвях и обозначим их, пронумеруем узлы и последний (четвертый) примем в качестве базового (см. рисунок 2).
