Условие:

1.    Изобразить цепь, подлежащую расчету, выписать значения параметров элементов.

2.     Записать необходимое количество уравнений по первому и второму законам Кирхгофа, подставить численные значения всех коэффициентов. Полученную систему уравнений не решать.

3.     Определить токи во всех ветвях цепи и напряжение на источнике тока методом контурных токов.

4.     Составить баланс мощностей и оценить погрешность расчета.

5.     Рассчитать цепь методом узловых потенциалов, определить токи во всех ветвях и напряжение на источнике тока. Результаты расчета сравнить с полученными по п. 1.3.

6.     Рассчитать ток в одной из ветвей методом эквивалентного источника напряжения.

7.     Рассчитать ток в одной из ветвей методом наложения.

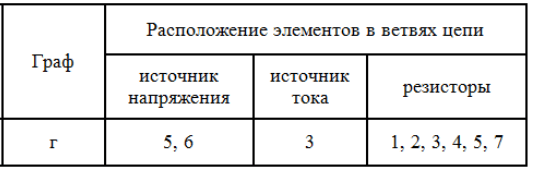

Исходные данные представлены в таблице №1.

Таблица №1

Решение:

1. Выбор варианта и параметров элементов цепи.
В соответствии с исходными данными изобразим схему электрической цепи, подлежащей расчету, запишем значения параметров элементов.

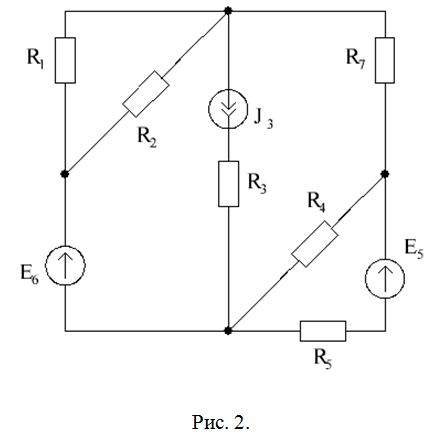

1. 1. В соответствии с исходными данными изобразим расчетную схему (см. рис. 2).

1.2. Запишем значения параметров элементов:
