Изобразить цепь, подлежащую расчету, выписать значения параметров элементов. Записать в общем виде систему уравнений Кирхгофа для полученной цепи.

«Изобразить цепь, подлежащую расчету, выписать значения параметров элементов. Записать в общем виде систему уравнений Кирхгофа для полученной цепи.»
  • Электроника, электротехника, радиотехника

Условие:

1.       Изобразить цепь, подлежащую расчету, выписать значения параметров элементов.

2.       Записать в общем виде систему уравнений Кирхгофа для полученной цепи.

3.       Рассчитать токи во всех ветвях и напряжение на источнике тока методом контурных токов.

4.       Составить баланс активных и реактивных мощностей.

5.       Записать мгновенные значения токов ветвей и напряжение на источнике тока.

6.       Рассчитать токи во всех ветвях и напряжение на источнике тока методом узловых потенциалов.

7.       Рассчитать ток указанной ветви методом эквивалентного генератора.

8.       Найти ток указанной ветви методом наложения.

9.       Определить потенциалы всех точек цепи и построить на комплексной плоскости векторную топографическую диаграмму напряжений и токов.

Исходные данные представлены в таблице №1.

Таблица №1

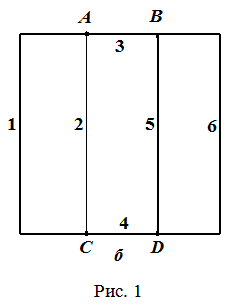

Граф расчетной схемы представлен на рис. 1.

Решение:

В соответствии с исходными данными изобразим схему электрической цепи, подлежащей расчету, запишем значения параметров элементов.

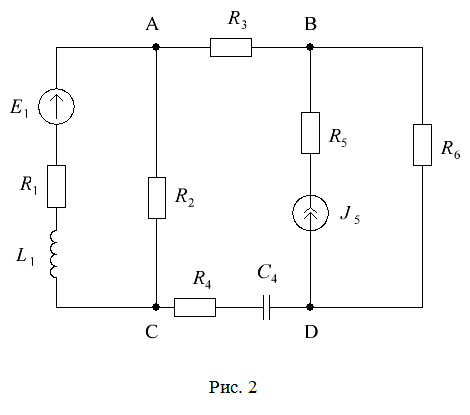

1. 1. В соответствии с исходными данными изобразим расчетную схему (см. рис. 2).

1.2. Запишем значения параметров элементов:
