Условие задачи

По заданным исходным данным для электрической схемы (рис. 1) выполнить следующее:

1. Начертить электрическую схему и записать исходные данные в соответствии с вариантом;

2. Записать систему уравнений по первому и второму законам Кирхгофа, необходимую для определения токов в ветвях схемы;

3. Определить токи в ветвях методом контурных токов, предварительно упростив (если это необходимо) схему;

4. Проверить правильность решения, использовав первый закон Кирхгофа;

5. Составить уравнение баланса мощности и проверить его;

6. Построить в масштабе потенциальную диаграмму для внешнего контура.

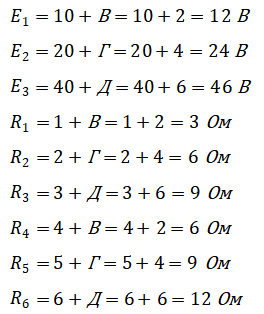

Исходные данные:

Рис. 1 Расчетная схема

Ответ

2. Записать систему уравнений по первому и второму законам Кирхгофа, необходимую для определения токов в ветвях схемы;

Число узлов , количество ветвей с неизвестными токами . Обозначаем на схеме узлы, задаемся положительными направлениями токов и указываем направление обхода контуров по часовой стрелке (рис. 2).
